3D-gedruckter Schiffsrumpf

Im Jahr 2023/2024 war ich im Rahmen eines 3D-Druck-Workshops in der Pioniergarage Salzburg tätig und plante, einen 1,8 Meter langen Modellschiffsrumpf aus dem Material ASA (Acrylnitril-Styrol-Acrylester) zu drucken.

Trotz zahlreicher Versuche gelang es mir nicht, den thermischen Verzug der großformatigen ASA-Bauteile so weit zu minimieren, dass die Teile für eine Weiterverarbeitung geeignet gewesen wären.

Ein alternativer Bau mit CNC-Frästechnik erschien mir zu aufwendig, und einige technische Fragen bei dieser Methode blieben ungelöst.

Bereits 2018 hatte ich den Rumpf in Spantenbauweise aus Kunststoffhartschaum gefertigt. Da dieses Modell jedoch eine gewisse Asymmetrie aufwies, sollte der Schiffsrumpf nun im FDM-3D-Druckverfahren neu hergestellt werden.

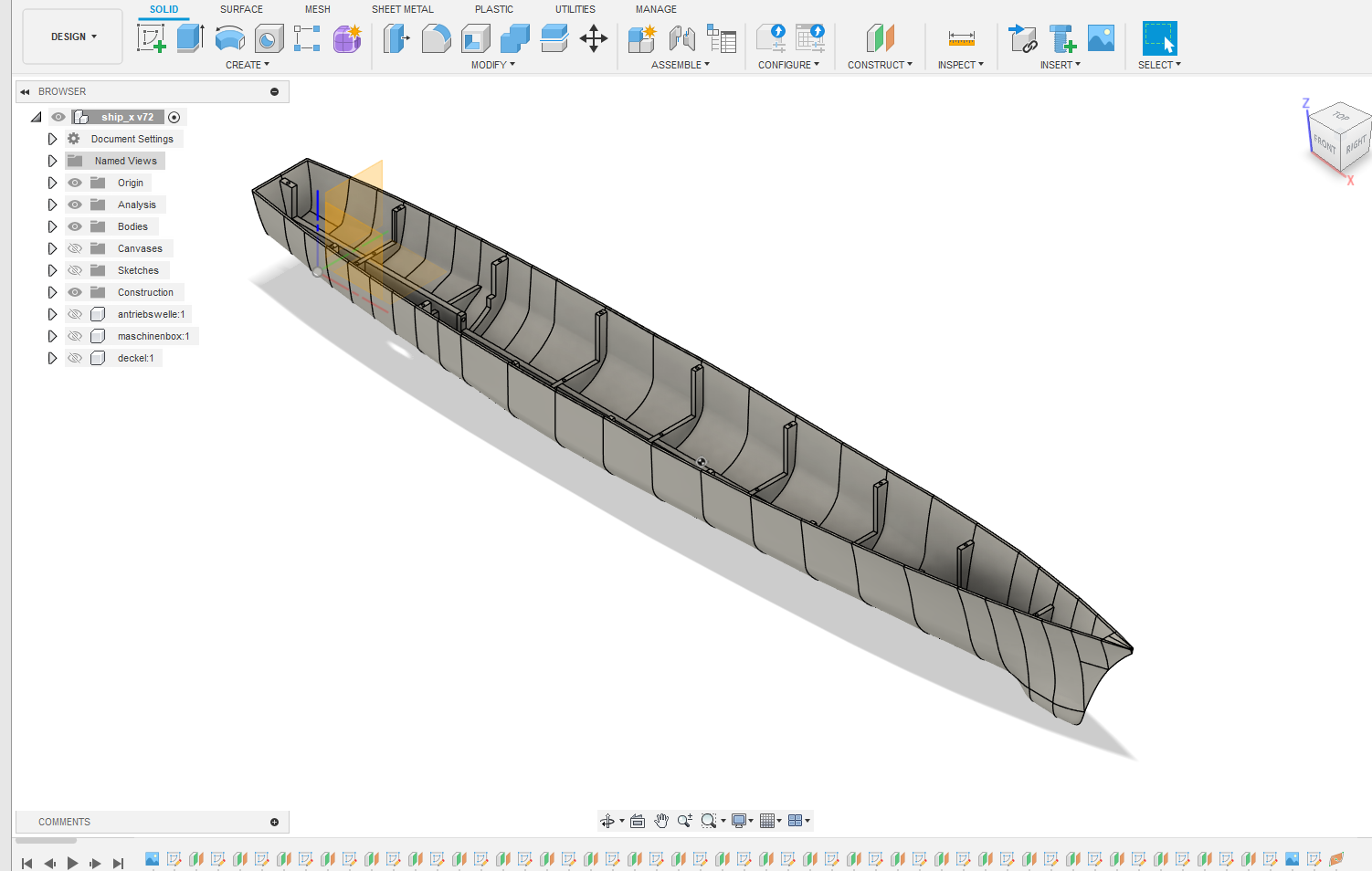

Schiffsrumpf in Autodesk Fusion 360

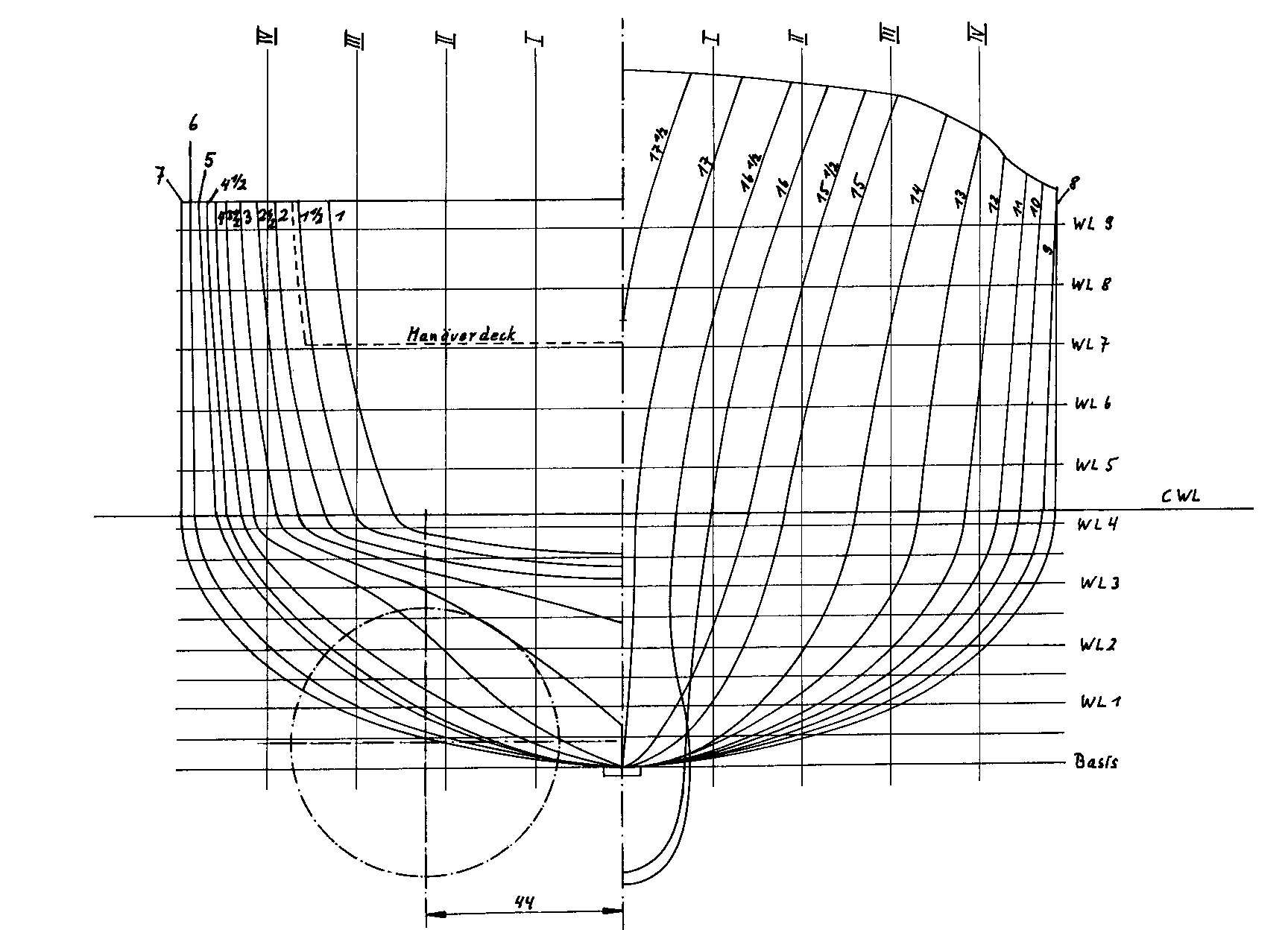

Spantenriss

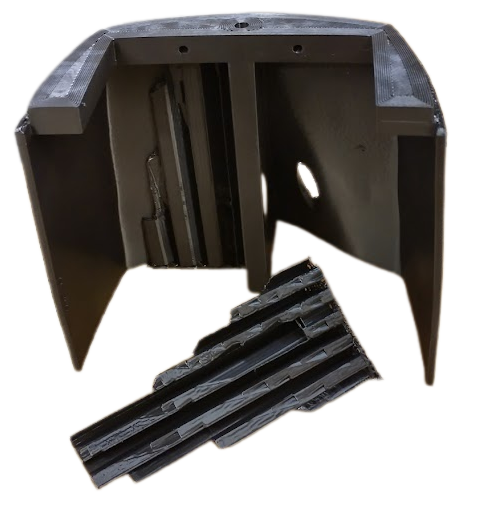

Rumpfelement 3D-Druck (verzogen)

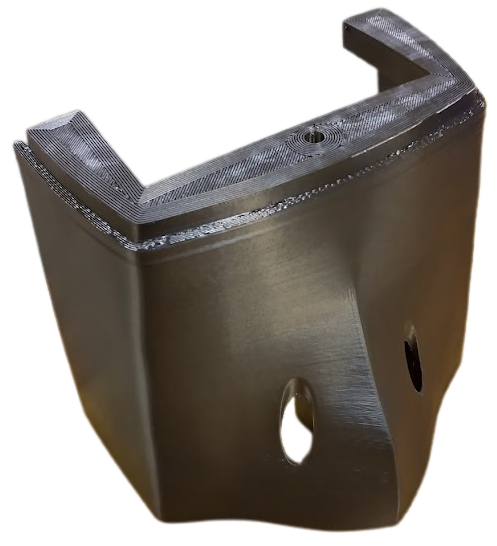

Rumpfelement 3D-Druck (verzogen)

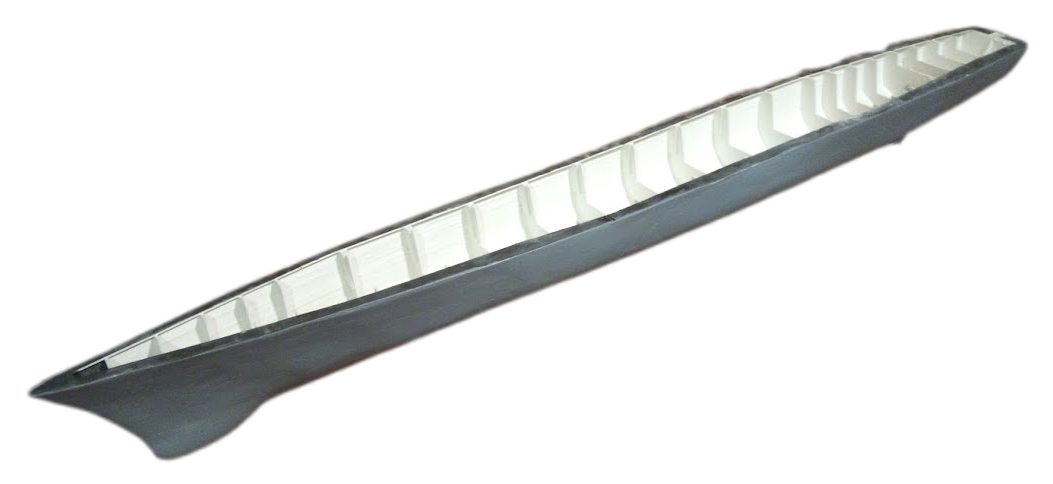

nicht 3D-gedrucktes Kunstoffartschaummodell (verzogen)

Der Kunstoffhartschaumrumpf kann um 10 Euro erstanden werden.

Downloads
Datei Größe Beschreibung
 project-0232.zip 3.599 MB Diese Datei beinhaltet alle CAD-Zeichnungen des Schiffsrumpfs im Fusion 360 Format, sowie alle Dateien des Projekts.
 ship_x v72.f3d 14.407 MB Die aktuellste und korrekteste Fusion 360 Zeichnung des Schiffsrumpfs. (.f3d).

Status: ungewiss
